深度剖析二極管開關過程及其影響
二極管單向?qū)щ娦?、在特定電壓下?dǎo)通等基礎特性廣為人知，但在復雜應用中，僅了解這些皮毛遠不足夠，尤其是在大功率設備以及電磁干擾（EMI）問題凸顯的場景。以下深入探討二極管開關過程（即動態特性）及其衍生影響。
二、開關過程詳述

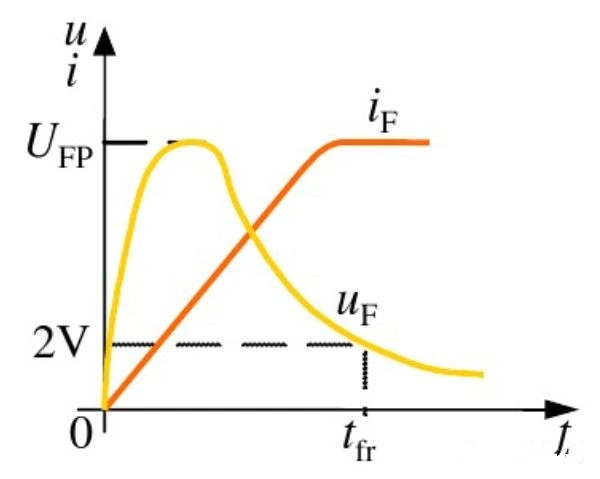

開通過程（零偏置轉正向?qū)ǎ?：二極管并非正向壓降一超過某個閾值（如 0.7V）就瞬間直接導通且正向壓降恒定。實則，當正向壓降從零起步攀升至一個過沖電壓 VFP 后，才漸次穩定于某一電壓（比如 2V），期間正向電流持續攀升，這段時間稱作正向恢復時間 tfr。如圖 - 1 所示，導通瞬間會產生高于穩態電壓 UF 的正向尖峰電壓，且過沖電壓隨 di/dt 增大而水漲船高。
圖 - 1：零偏置轉換為正向?qū)?/div>

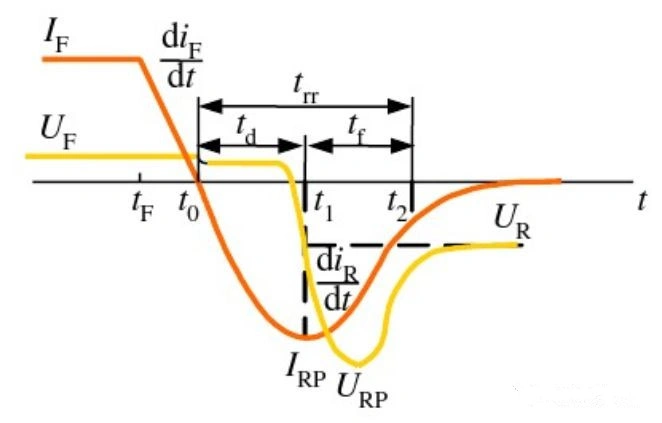

關斷過程（正向?qū)ㄞD(zhuǎn)反向截止） ：給二極管施加反向電壓時，并非能立刻阻斷電流，而是存在一定時間延遲，在這段時間內會出現電壓、電流過沖現象，這段時長即為反向恢復時間 trr（如圖 - 2）。tF 時刻電壓反轉，t0 時刻正向電流歸零，但二極管尚未恢復阻斷能力；t1 時刻反向電流觸頂 IRP，反向過沖電壓也達峰值 URP，隨后反向電流快速回落，這段曲線神似電容放電曲線，實則反映結電容放電復位過程；t2 時刻，電流趨于穩定，二極管重現對反向電壓的阻斷本領。
圖 - 2：正向?qū)ㄞD(zhuǎn)換為反向截止
三、開關過程引發的問題
開關損耗 ：二極管開關瞬間，電流與電壓非零相乘，產生開關損耗，與 MOSFET 硬開關波形類似。在大功率、高頻開關場景下，這類損耗愈發顯著，不容小覷。
EMI 問題 ：開關之際，過沖電壓與尖峰電流催生高 dv/dt 和 di/dt，必然誘發 EMI 問題。反向恢復電流尖峰多與傳導 EMI 相干，尖峰過后可能產生的震蕩則與輻射 EMI 關聯，這也是部分二極管外加磁環的緣由。
為規避上述問題，快恢復二極管或肖特基二極管成為優選，二者恢復時間甚短。值得一提的是，正向恢復時間遠小于反向恢復時間，故而在二極管手冊中鮮見正向恢復時間參數。
