雙向瞬態抑制二極管(TVS)性能檢測和可靠性評估指南

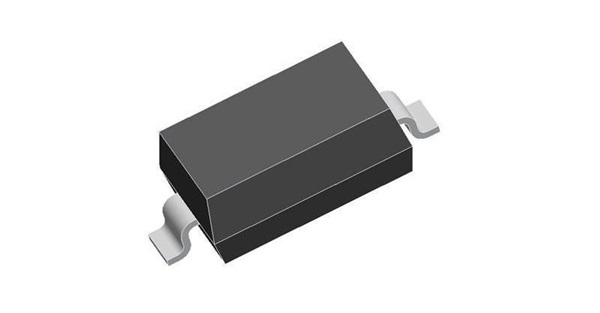

雙向瞬態抑制二極管（TVS）作為電路保護的關鍵元件，廣泛應用于各類電子設備中，用于抵御瞬時過電壓對電路的損害。TVS的性能與可靠性直接關系到設備的穩定性和壽命，因此對其進行全面檢測是確保電路安全運行的重要環節。本文將從外觀檢查、電氣性能測試到長期可靠性評估等多個方面，詳細闡述如何科學檢測TVS的性能。
雙向瞬態抑制二極管（TVS）作為電路保護的關鍵元件，廣泛應用于各類電子設備中，用于抵御瞬時過電壓對電路的損害。TVS的性能與可靠性直接關系到設備的穩定性和壽命，因此對其進行全面檢測是確保電路安全運行的重要環節。本文將從外觀檢查、電氣性能測試到長期可靠性評估等多個方面，詳細闡述如何科學檢測TVS的性能。
1. 外觀檢查：初步評估物理完整性
在進行任何電氣性能測試之前，外觀檢查是評估TVS狀態的第一步。通過觀察TVS二極管的表面，可以快速發現是否存在物理?yè)p傷，如裂紋、燒蝕痕跡、變色或脫層等異常現象。這些現象通常與過電壓或過電流事件有關，可能導致TVS內部結構受損，從而影響其保護功能。
裂紋或斷裂：可能由瞬態電壓沖擊導致，表明TVS的物理結構已受損。
燒蝕痕跡：表面燒焦可能是過熱的跡象，提示TVS可能已失效。
變色或脫層：長期高壓或過載可能導致元件老化，影響其性能。
外觀檢查是一種簡單而高效的方法，能夠快速排查物理故障，為后續測試提供基礎。
2. 電阻測量：驗證導通狀態
電阻測量是判斷TVS二極管是否正常工作的關鍵步驟。通過測量正向電阻和反向電阻，可以評估TVS的導通性能。
使用萬用表測量TVS的正向和反向電阻。
正常情況下，正向電阻應接近零歐姆，反向電阻應接近無窮大。
若正向電阻過高或反向電阻過低，可能表明PN結損壞，導致TVS無法正常導通或截止。
電阻測試能夠快速識別明顯的電氣故障，為后續檢測提供參考。
3. 擊穿電壓測試：驗證保護電壓范圍
擊穿電壓是TVS的核心性能指標，指TVS從截止?fàn)顟B(tài)切換到導通狀態的臨界電壓。通過擊穿電壓測試，可以驗證TVS在過電壓事件中是否能有效保護電路。
使用可調電源和示波器進行測試。
緩慢增加電壓，觀察示波器波形變化。當電壓達到擊穿電壓時，TVS應迅速導通，波形出現突變。
將測試結果與規格書中的標稱值對比，若偏差較大，可能需要更換TVS。
4. 箝位電壓測試：確保保護效果
箝位電壓是TVS導通后將電路電壓限制在安全范圍內的關鍵參數。其準確性直接影響電路的保護效果。
在擊穿電壓測試后，繼續增加電壓，觀察波形穩定時的電壓值。
將測得的箝位電壓與規格書中的標準值對比，若偏高或不穩定，可能導致電路無法有效抑制瞬態電壓，增加故障風險。
5. 電容值測量：評估高頻信號影響
TVS的電容值對其在高頻電路中的表現至關重要。過大的電容可能導致信號失真，影響電路穩定性。
使用精密電容表測量TVS的電容值。
將結果與規格書中的標準值對比，若電容異常，可能對高頻信號產生干擾。
6. 響應時間測試：檢測保護速度
響應時間是TVS從截止?fàn)顟B(tài)到導通狀態所需的時間，直接影響其抑制瞬態電壓的能力。
使用高速示波器測量響應時間。
記錄TVS從截止到導通的時間，并與規格書對比。若響應時間過長，可能無法及時保護電路。
7. 可靠性評估：長期耐久性測試
除了靜態測試，長期耐久性測試是評估TVS可靠性的關鍵。通過模擬復雜工作環境，確保TVS在長期使用中保持性能。
進行高溫、濕度、過載等環境測試。
檢測擊穿電壓、箝位電壓、電流承受能力等是否在正常范圍內。
結論
雙向瞬態抑制二極管（TVS）的性能與可靠性是電子設備穩定運行的重要保障。通過外觀檢查、電阻測量、擊穿電壓、箝位電壓、電容值、響應時間等多項檢測方法，工程師可以全面評估TVS的狀態，確保其在實際應用中發揮應有的保護作用。定期檢測和維護TVS，是延長設備壽命、降低故障風險的關鍵措施。
