晶體管如同一個電子開關，能夠打開或者關閉電流。本期用實際例子來看看BJT（三極管）是怎么工作的。
三極管（NPN）（圖一）
要打開BJT，基極和發射極之間的電壓需要大約0.7V的電壓?？梢詫⒁粋€(gè)0.7V的電池，直接連接到基極和發射極之間，BJT便會打開。
當它處于打開狀態時，電流會從集電極流過三極管到發射極。

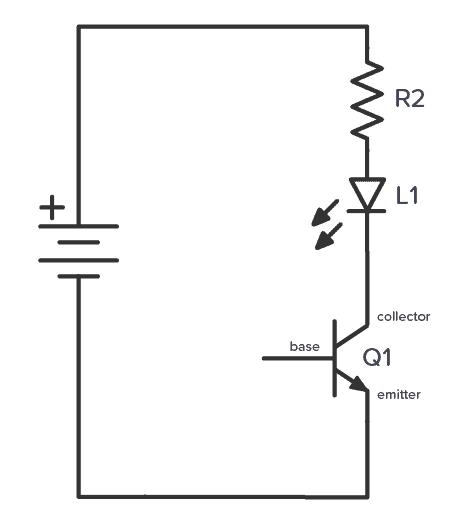

而當BJT處于關閉時（如圖二）便不再有電流流過，發光二極管（LED）也被關閉。
那如果沒有一個0.7V的電池，我們應該如何打開三極管？
其實很簡單！那就是串聯電阻！
BJT的基極和發射極之間的工作原理是二極管。二極管有一個正向電壓，它會在可用電壓中獲取該正向電壓。當你串聯了一個電阻器，其余的電壓就會在電阻上進行分壓。
通過增加這個電阻，你就會自動獲得0.7V左右。
當電流從基極流向發射極，三極管導通，更大的電流則會從集電極流向發射極。這兩個電流的大小之間存在連接，即為三極管的增益。

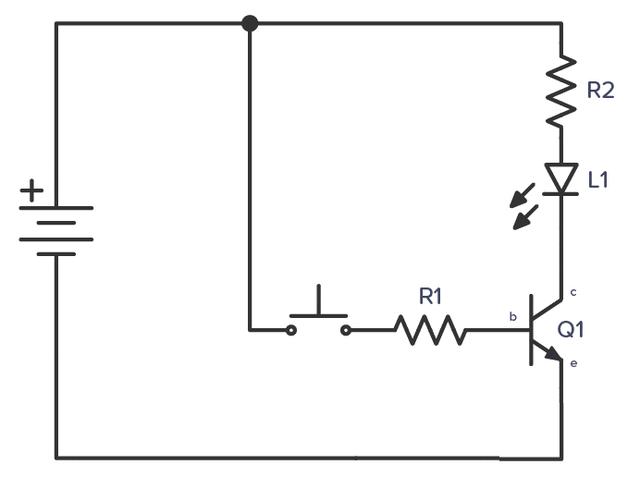

拿一般常用的三極管來說，增益大概在100左右。相當于，如果有0.1mA電流從基極流向發射極，那么從集電極流向發射極的電流就會在100mA，也就是100倍以上。（圖3）
問題來了，（圖3）R1需要多大的電阻值，才能獲得0.1mA的電流？
如果電池在9V，三極管的基極到發射極達到0.7V，那么電阻器上還有8.3V。
你可以拿歐姆定律來找到這個值：
因此，你需要一個83kΩ左右的電阻。
R2則可以將電流限制在LED上。此外，如果想要將LED和電阻直接連接在9V電池，可以選擇大概1 kΩ的阻值，即可正常工作，無須三極管。
以上那NPN三極管來舉例子，而三極管還有PNP型，其工作原理與NPN相同，不同的是其所有的電流是相反方向。
在選擇晶體管的時候，切記要注意晶體管所能承受的電流（集電極電流）。
