    MOS管怎么判斷IC的驅動能力
    一、現象
    現象①
    你是否遇到過這樣的情況?IC芯片空載時,輸出電壓正常,但當帶上負載后,輸出電壓馬上就會往下掉。這是怎么回事呢?
    現象②

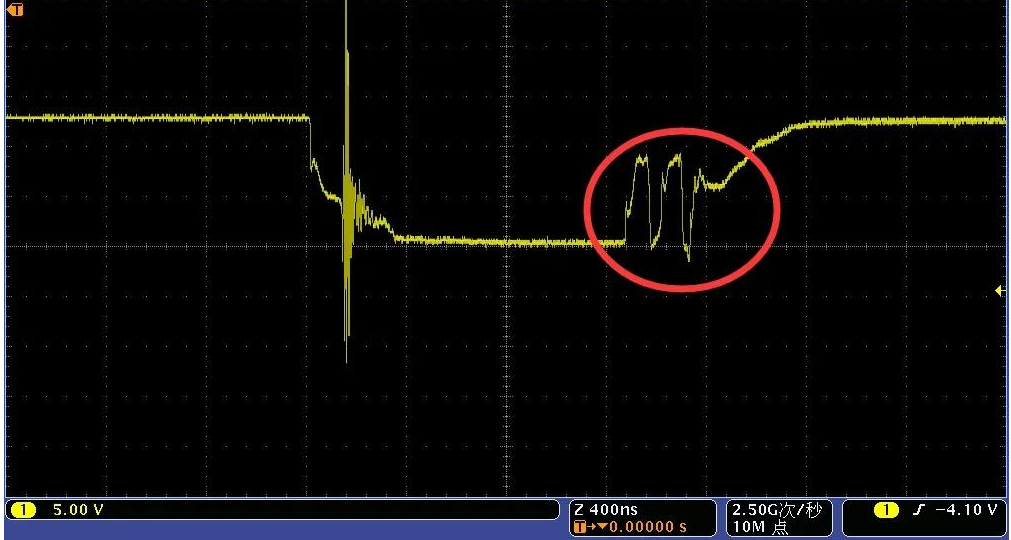

    如圖為MOS管的驅動波形,可以看出開啟過程并不順利。這是為什么呢?
    MOS管判斷IC的驅動能力
    正常情況下,帶載后的電壓可能會比空載電壓略低,但下降幅度不明顯。如果輸出電壓下降太多,可能原因有兩種:
    ①后級負載短路,輸出電壓直接到地。這時候需要確認后級電路是否有虛焊或元件損壞。
    ②IC驅動能力不夠。
    二、什么情況下要考慮驅動能力?
    任何情況都要考慮,包括數字信號處理的接口電路中。但是常說的驅動能力都是在驅動功率器件的情況下用得比較多,比如上面提到的MOS驅動。
    三、如何判斷IC的驅動能力?
    查看芯片資料,里面都有說明I/O口的驅動能力。根據你的負載所需要的驅動能力來判斷這個IC的I/O口是否符合。前面現象②明顯是MOS管的驅動能力不足造成的。
    由于國外器件采購的限制,很多公司都面臨IC國產化問題,我們也一樣。
    拿到樣品后我們需要做相關的實驗,例如最近有一款代替MOS管的驅動芯片。大概說明一下測試方法(之前我有一篇文章寫的是關于如何估算MOS的驅動電流的文章,如果不是替代實驗,不知道驅動電流大概多少的可以看一下。)
    可以先估算MOS管的驅動電流,假設300mA。同等條件下,再對比兩款芯片帶假負載后芯片的溫升及負載電壓。如果溫升和電壓差不多,就直接驅動MOS,再做進一步實驗,否則不可用。
