兩節鋰電池的充電電路：

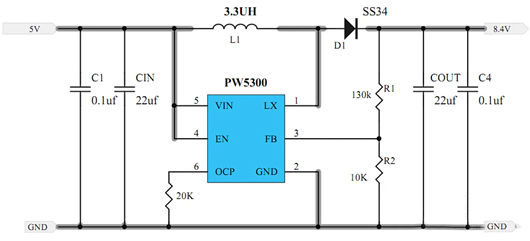

USB口的5V輸入，使用一顆SOT23-6的升壓IC，直接升壓到8.4V.電流在1A以下。優點是成本最低，缺點是，沒有鋰電池充電控制邏輯，和鋰電池指示燈。
由于最早期時，專門的雙節充電芯片還很少不常見和難購買的問題，才很多迫不得已采用DC-DC升壓來做。
充電電路二：

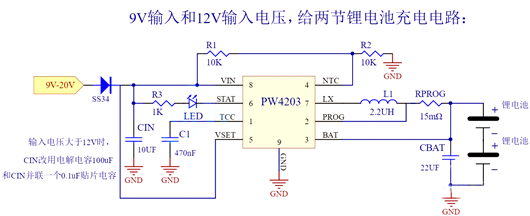

高壓輸入9V至20V范圍的，降壓型的充電電路。如PW4203，輸入范圍9V-20V，充電電流可達2A。
兩節鋰電池串聯保護板電路：

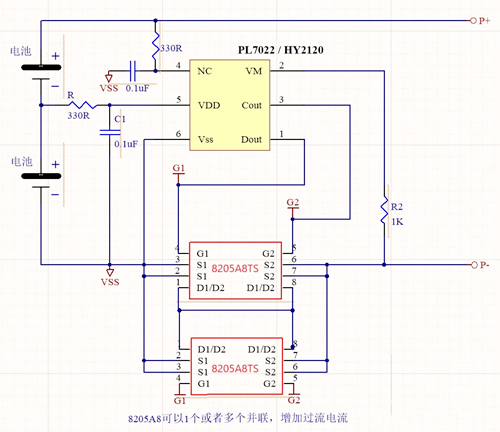

常見的兩節鋰電池保護板電路，就是PL7022和HY2120了，兩款腳位電路一樣。是外圍MOS款，MOS管8205A8TS， TSSOP8封裝?？梢远鄠€(gè)MOS并聯來達到和提高更大的過流保護值。
