MOSFET的截止頻率計算介紹
MOSFET的截止頻率
定義
在MOS源極和漏極接交流地時,器件的小信號電流增益降至1的頻率稱為:“transit frequency”(fT)截止頻率
FT計算

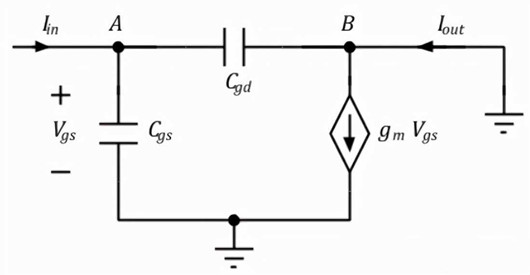

MOS的小信號模型如下:
MOS 截止頻率 FT
MOS 截止頻率 FT
MOS 截止頻率 FT
影響因素
根據式(8),可以知道
–增大Vgs可以增大FT
–減小溝道L會增大FT
進一步說: 根據式(6)
–增大偏置電流可以增大FT(FT:∝電流的平方根)
–當偏置電流恒定,減小溝道的L可以增大FT[FT∝L^(-3/2)]
注意
–FT不受S端和D端電容的影響。
–FT不受RG的影響,且仍等于上面(6)給出的值。
PS: 小尺寸MOS管FT筆記

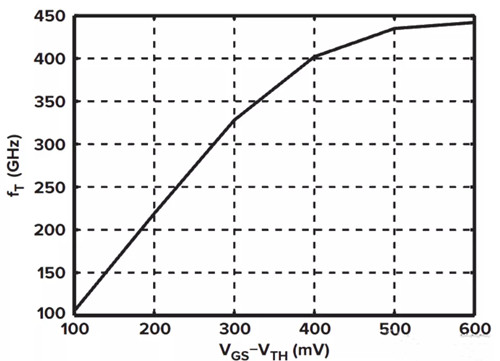

FT隨過驅動而增加,但隨著垂直電場減小了遷移率變平。下面繪制的是NMOS器件的fT,其中W / L = 5μm/ 40 nm VDS = 0.8 V.
MOS 截止頻率 FT
