MOS需要工作在開關狀態，希望盡可能快地關閉，盡可能快地打開。因?yàn)樵诖蜷_(kāi)或關閉的過程中，MOS管上會有功耗。雖然MOS是電壓驅動，但柵源之間有較大的結電容。
在打開時，需要大的充電電流，截止時需要大的放電電流。因此需要有低阻抗的充電和放電通路。

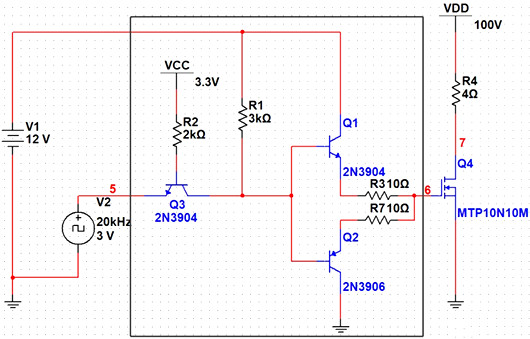

方框中的電路構成一個低邊MOS管驅動器，輸入端由Q3及外圍使用共基極接構成電平轉換電路，從⑤處接受控制輸入，控制輸入可以由MCU產生。將輸入的3V數字量轉換成輸出12V數字量。
由Q1 Q2屬于互補的射極輸出器，不存在Q1 Q2同時導通短路電源的問題。為防止意外，在輸出端串電阻是保險的做法。

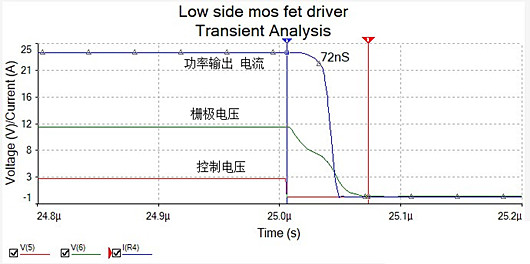

MOS從截止到導通需要的時間比從導通到截止時間要長一些。減小R1可以縮短截止到導通的時間。但并不是無限制的，因?yàn)轵?qū)動源的拉電流能力有限。

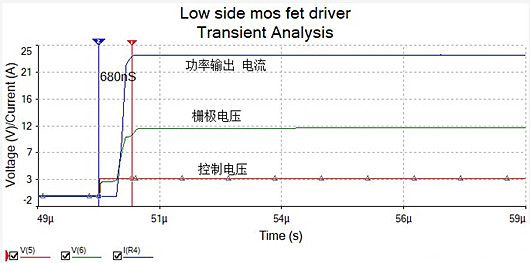

當控制電壓由低變高時，柵極電壓開始時有一個3V的臺階，分析認為是Q3截止后，3.3偏置電壓經過BC結饋電引起的。
