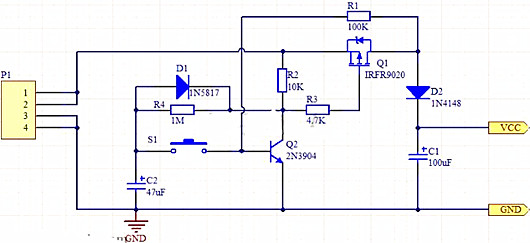

單按鍵開關機電路圖（一）
電路可實現通過按一次按鍵S1實現開機，再按一次S1實現關機的功能。
電路的工作過程：
電路中連接器P1是一個電源連接器，電源+從1，2腳輸入，電源地從3，4腳輸入。
電路上電后，P-MOS管Q1的G極和S極都是為高電平，所以Q1處于截止?fàn)顟B(tài)，VCC出沒有電源輸出。同時，電容C2通過電源，電阻R2，電阻R4充電。C2上的電壓會慢慢上升。
當按下開關S1時，電容C2上的電壓加在三極管Q2的基極上，使Q2飽和導通。此時PMOS管Q1的G極被三極管Q2拉低至低電平，使MOS管的GS電壓為負，Q1導通。連接器P1輸入的電源通過MOS管，二極管D2輸出至VCC。同時經過反饋電阻R1，將輸出的電源電壓加至三極管Q2的基極，維持Q2導通。
所以，這個時候即使按鍵S1松開，電路也會保持在開機狀態，這就是自鎖的作用。
電路開機后，電容C2通過二極管D1，三極管Q2完全放電，使C2上的電壓為低電平。為電路關機做準備。
需要關機時，按下開關S1，電容C2上的低電平電壓拉低Q2的基極電壓，使Q2截止。這樣Q1的G極又恢復高電平，MOS管GS間的電壓不再能夠維持Q1的導通，所以Q1也截止，切斷電源通路，電路關機。
注意：
本例電路開機是沒有問題的，但是在關機時，電容C2上的電壓不會是0，它是二極管D1的壓降+三極管Q2的飽和管壓降。所以，如果這個電壓大于0.7V的話，就很難使電路關機。
因此，二極管D1和三極管Q2的選型有一定的要求。

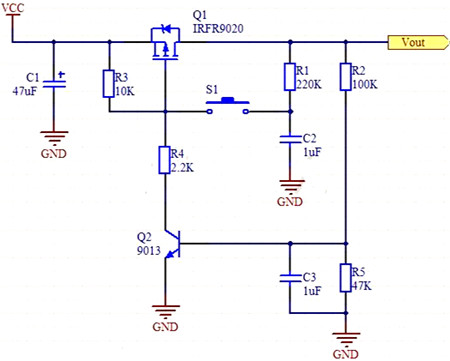

單按鍵開關機電路圖（二）
本例電路可通過開關S1實現開關機。按第一次時開機，第二次關機。
電路的工作過程：
我們先看電路初始狀態：
當電路上電，開關S1還未按下時。Q1是截止的，Vout沒有輸出。電容C2上的電壓為低電平。三極管Q2也是截止的。
當開關S1按下時，由于電容C2上的電壓為低電平，所以在S1按下時，將Q1的柵極G電位拉低，使PMOS管Q1導通，Vout有電源輸出。
同時，Vout上的電壓，經分壓電阻R2和R5使三極管Q2飽和導通，進一步的拉低Q1的柵極，使Q1能夠完全導通。電路開機完成。電容C2通過電阻R1充電，為再次按鍵關機做準備。
當需要關機時，按下開關S1，電容C2上的高電平也會拉高Q1柵極高電平，使PMOS管截止，Vout沒有輸出，Q2三極管基極無偏置電壓，也會截止。電容C2通過電阻R1，Vout的負載進行放電，又恢復到初始狀態，為電路開機做準備。
這里電容C3對負載波動起到一定的抗干擾作用。
注意：
本例電路有一個缺陷，所以不能用在實際的產品當中。當我們開機時，若按住S1的時間過久，馬上就會使Q1截止而關機，發生“追尾”。

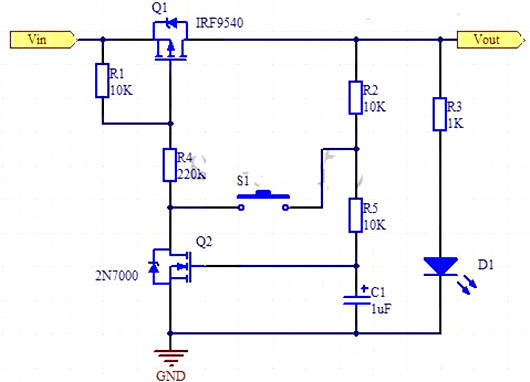

單按鍵開關機電路圖（四）
本例電路可實現通過一個開關按鍵和電容來控制電源的開和關。
電路圖講解：
1.上電初始狀態：
電路上電后電容C1上沒有電壓，NMOS管Q2的GS間電壓為0，Q2截止；則PMOS管Q1的GS間電壓也為0，Q1也截止，Vout無電壓輸出。
2.電路開機：
電路開機時，按下開關S1，輸入電源Vin通過電阻R1，R4，S1，R5給電容充電，電容電壓慢慢升高，當電容電壓上升到U1時，NMOS管Q2導通并迅速飽和。
Q2飽和導通后，D點電位可認為是0，這樣Q1的G極電壓也被拉低。當Q1的GS電壓下降到U2時（U2為負電壓），Q1導通并迅速飽和。此時Vout有輸出，發光二極管D1被點亮。
此時，應松開開關S1，輸出電壓Vout通過電阻R2，R5繼續給電容C1充電，形成自鎖回路，使Q1，Q2保持導通狀態。開機完成。
3.電路關機：
當電路需要關機時，按下開關S1，電容C1通過電阻R5，開關S1，MOS管Q2的DS放電，當放電至電容C1的電壓低于MOS管的開啟電壓時，Q2開始退出飽和并慢慢截止。Q1的GS電壓慢慢升高，也退出飽和進入截止?fàn)顟B(tài)，Vout無輸出。電容C1通過R5，R2繼續對負載放電，指指電容C1兩端電壓為0。返回到電路的初始狀態。則開機完成。
注意：
1.電路圖講解中，U1，U2的電壓可通過查找電路圖中兩個MOS管的數據手冊獲取，并分析一下電路中的參數設置是否滿足要求。
2.本例開機電路，S1開關不能舊按，在開機或者關機完成后必須松開，否則會“追尾”。
