晶振是有源晶振的簡稱，又叫振蕩器。英文名稱是oscillator。晶體則是無源晶振的簡稱，也叫諧振器。英文名稱是crystal。 但由于不正確的普及知識，又或者是明明知道的定義，卻由于習慣的叫法。使得晶振這個名詞成為了所有晶體振蕩器和晶體諧振器的統稱，雖然這兩者只有一字之差，但在電路組成以及線路板焊接技術上有著非常巨大的差異。下面一起看看它們有什么區別：
1.基本介紹
1.1晶體(crystal)
有的RD稱其為晶振：石英晶體，是無源的兩個腳的，沒有方向，需要IC或其它外部晶體振蕩器輸入，才產生頻率，是無方向的。晶體還需要反向器,負載電容(loading capacitor)才可組成振蕩器.石英晶體元件由石英晶體片和外殼組成一種無源壓電元件，俗稱晶體、晶振，我國早期稱晶體諧振器。由此可見正常石英晶體元件(兩腳)，是無方向性的，但當一個引出端(引腳)與外殼相連導通時就有可能有方向性了。
crystal是一種機電器件，是用電損耗很小的石英晶體經精密切割磨削并鍍上電極焊上引線做成。這種晶體有一個很重要的特性，如果給它通電，它就會產生機械振蕩，反之，如果給它機械力，它又會產生電，這種特性叫機電效應。它們有一個很重要的特點，其振蕩頻率與它們的形狀，材料，切割方向等密切相關。由于石英晶體化學性能非常穩定，熱膨脹系數非常小，其振蕩頻率也非常穩定，由于控制幾何尺寸可以做到很精密，因此，其諧振頻率也很準確。

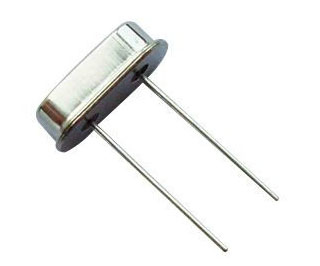

晶體
1.2晶振(oscillator)
有的RD也稱其為晶振，一般有四個腳，是有方向的，有電源、地和時鐘輸出引腳，內部有晶體和振蕩電路，不需要輸入輸入信號源，直接可產生頻率。出廠時頻率已校準。特點：應用方便、頻率穩定、電磁輻射少。但價格比晶體貴些。石英晶體振蕩器簡稱晶振，一般是由石英晶體元件、IC和阻容及外殼組成有源功能組件，加電即可輸出穩定頻率信號。對晶振一般為4腳(引出端)，都有方向性，樣本或說明書中有標注。

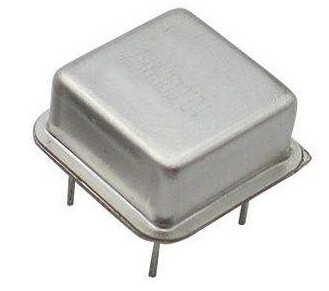

晶振
2.應用范圍及用法
(1)無源晶體：無源晶體需要用DSP片內的振蕩器，在datasheet上有建議的連接方法。無源晶體沒有電壓的問題，信號電平是可變的，也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適合于產品線豐富批量大的生產者。
無源晶體相對于晶振而言其缺陷是信號質量較差，通常需要精確匹配外圍電路(用于信號匹配的電容、電感、電阻等)，更換不同頻率的晶體時周邊配置電路需要做相應的調整。建議采用精度較高的石英晶體，盡可能不要采用精度低的陶瓷警惕。
無源晶體
(2)有源晶振：有源晶振不需要DSP的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的PI型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置電路。
有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。
對于時序要求敏感的應用，個人認為還是有源的晶振好，因?yàn)榭梢赃x用比較精密的晶振，甚至是高檔的溫度補償晶振。有些DSP內部沒有起振電路，只能使用有源的晶振，如TI的6000系列等。有源晶振相比于無源晶體通常體積較大，但現在許多有源晶振是表貼的，體積和晶體相當，有的甚至比許多晶體還要小。

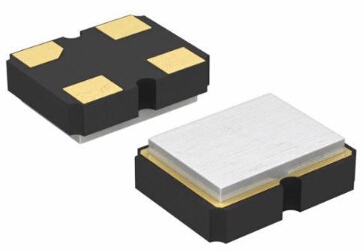

有源晶振
3.注意事項
(1)需要倍頻的DSP需要配置好PLL周邊配置電路，主要是隔離和濾波;
(2)時鐘信號走線長度盡可能短，線寬盡可能大，與其它印制線間距盡可能大，緊靠器件布局布線，必要時可以走內層，以及用地線包圍;
(3)20MHz以下的晶體晶振基本上都是基頻的器件，穩定度好，20MHz以上的大多是諧波的(如3次諧波、5次諧波等等)，穩定度差，因此強烈建議使用低頻的器件，畢竟倍頻用的PLL電路需要的周邊配置主要是電容、電阻、電感，其穩定度和價格方面遠遠好于晶體晶振器件;
(4)通過背板從外部引入時鐘信號時有特殊的設計要求，需要詳細參考相關的資料。此外還要做一些說明：總體來說晶振的穩定度等方面好于晶體，尤其是精密測量等領域，絕大多數用的都是高檔的晶振，這樣就可以把各種補償技術集成在一起，減少了設計的復雜性。
特殊領域的應用如果找不到合適的晶振，也就是說設計的復雜性超出了市場上成品晶振水平，就必須自己設計了，這種情況下就要選用晶體了，不過這些晶體肯定不是市場上的普通晶體，而是特殊的高端晶體，如紅寶石晶體等等。更高要求的領域情況更特殊。
4.區分
晶體通常為兩腳和四腳晶振，以2520晶振，3225晶振，5032晶振等一類晶振而言，它們都擁有兩腳或者四腳的封裝，晶振為四腳或者四腳以上的，這里可以肯定的一點，兩腳的一定為晶體。那當遇到都是四腳的貼片晶振，如何區分晶體和晶振呢?如果晶體或者晶振在電路板上，我們只需觀察晶振的外部電路是否有其它元器件的連接，如若無，則為晶振(有源晶振)。如果用肉眼觀察，簡單而有力的一點則是觀察晶振的厚度，一般的晶體厚度均在0.45mm左右，而由于晶振技術內置起振芯片，因此晶振的厚度要比晶體高。
本文總結了晶振與晶體的基本介紹、應用范圍及用法、注意事項和區分。在選用時，要根據你所用的IC的具體要求,來選：只能用外部時鐘，則選鐘振,或用晶振+反相器+電容來組成振蕩器，按價錢和方便來取;若可用外部時鐘，也可用晶振，那就用晶振,;若只能用晶振,就選晶振。
