1.不同顏色的發光二極管工作電壓不同
（1）發光原理
發光二極管簡稱為L(zhǎng)ED。由鎵（baiGa）與du砷（AS）、磷（P）的化合物制成的二極管，當電子與空穴復合時能輻射出可見光；當我們給發光二極管加上正向電壓后，從P區注入到N區的空穴和由N區注入到P區的電子，當電子與空穴復合時能輻射出可見光。

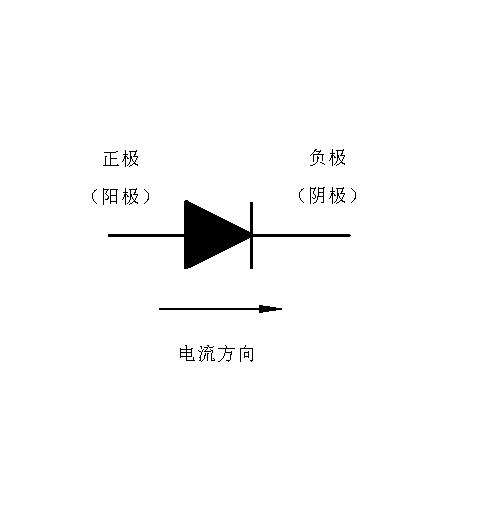

LED單向?qū)ㄐ?/div>
LED只能往一個方向?qū)ǎㄍ姡?，叫作正向偏置（正向偏壓），?dāng)電流流過時，電子與空穴在其內復合而發出單色光
（2）光的波長
當電子和空穴復合時釋放出的能量多少不同，釋放出的能量越多，所需的能量也越大，則發出的光的波長越短。
所以可以從發光波長看出所需的電壓不同。
各種發光二極管發光顏色LED的波長參數
1、紅光：615-650（bainm）。
2、橙色：600-610（nm）。
3、黃色：580-595（nm）。
4、黃綠：565-575（nm）。
5、綠色：495-530（nm）。
6、藍光：450-480（nm）。
7、紫色：370-410（nm）。
8、白光：450-465（nm）。
所以列出來參考：紅光電壓最小，藍光電壓最大。
參考值：
紅色、草綠色、黃色、橙色：工作電壓在1.8V-2.4V
藍色、翠綠色、紫色、粉紅色、白色：工作電壓在：2.8V-3.4V
黃：1.75—1.83V
紅：1.75—1.83V
橙：2.0—2.13V
綠：2.0—2.13V
藍：3.35—3.45V
2.發光二極管參數特性
(1)發光二極管最大正向直流電流（IFm）
指發光二極管長期正常工作所允許通過的最大正向電流。使用中不能超過此值，否則將會燒毀發光二極管。
正常發光時的額定電流約為20mA。
一般LED的工作電流在十幾mA至幾十mA，而低電流LED的工作電流在2mA以下（亮度與普通發光管相同）。
理論上：在實際使用中應根據需要選擇IF在0.6·IFm以下。（正向工作電流If）
（2）最大反向電壓URm：所允許加的最大反向電壓。超過此值，發光二極管可能被擊穿損壞。
發光二極管的最大反向電壓URM一般在5V左右，使用中不應使發光二極管承受超過5V的反向電壓，否則發光二極管將可能被擊穿。
注：最大反向電壓是指元件正常工作時，允許通過的最大反向工作電壓，如果超過這個值，就會燒毀元件或設備。
因?yàn)閱纹瑱C(jī)控制其亮滅高低電平，就是得考慮是不是超過5V.
（3）正向工作電壓VF(正向?qū)妷?：參數表中給出的工作電壓是在給定的正向電流下得到的
3.eg
假設一個綠光LED10ma,VF = 2v,現在用5V恒壓供電，需串接多大電阻。
R =( 5－2）/0.01=300歐姆
