萬用表區分三極管極性
本文分享使用萬用表去區分三極管的極性，我們以NPN型三極管為例。
第一種方法

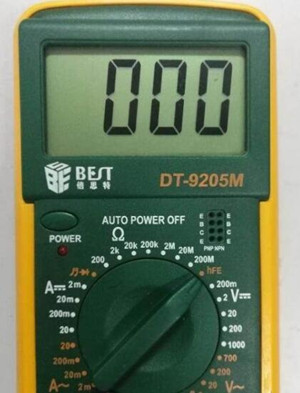

在測量之前我們先確定所選用萬用表的檔位，今天分享給大家的第一種方法就是萬用表的二極管檔去測量，也就是上圖表盤所轉到的位置，一般在二極管檔位上會畫一個二極管的符號，如果不確定可以先試一下，把兩個表筆短接，如果出現蜂鳴響聲，那么這個檔位就是二極管檔。

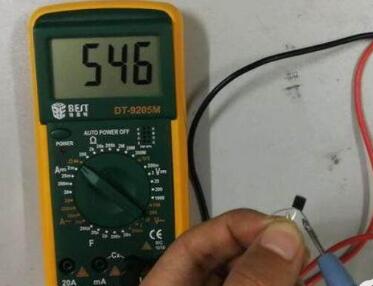

選好了檔位接下來就是用表針去測量了，先用紅表筆隨便接觸一個三極管的管腳，另外一個表筆也就是黑表筆去接觸另外兩個管腳，如果兩次測量均在萬用表表盤上出現比較大且比較穩定的數字，那么紅表筆所接觸的管腳就是基極，具體測量情況可以參考下面的兩張圖。

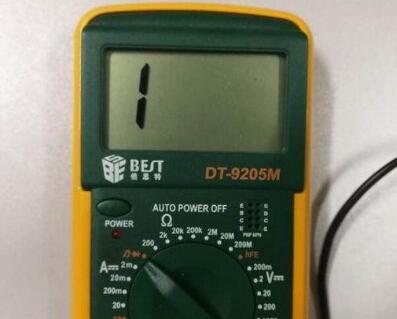

但是如果兩次測量的結果均是“1”字樣，也就是像上面那張圖，那么我們就不能判斷紅表筆所接觸的管腳是哪個極性，那么我們?cè)侔鸭t表筆換一個管腳，繼續測量，直至出來上述描述的結果為止。
找到了基極，接下來就是去尋找集電極和發射極，對于這兩個極性我們同樣可以利用萬用表上的二極管檔去辨別，這次是根據表盤上所顯示的數字大小來辨別；

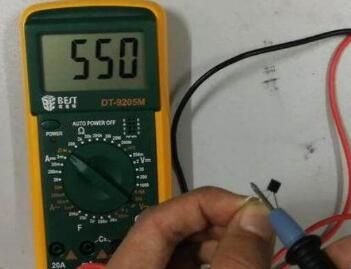

觀察仔細的朋友可能發現了兩次顯示的結果其實略有差別，像上面的兩種圖片一個測量出來的大小是546，一個測量出來的是550，雖說差別不大，在實際測量的時候你會發現這個差別是存在的，而測量數值較小那個管腳就是集電極，較大的就是發射極。
第二種方法
先把萬用表旋至HFE字樣，其實這個檔位可以認為專門為三極管設計的，因此我們可以利用這個檔位來區分三極管的三個極性，怎么測量呢？
大家看到在萬用表的右上方是不是有8個小插孔，我們可以把三極管插到這個小插孔里面，如果表盤上能夠出現較大的數字且比較穩定，那么我們這個插孔就插對了；
我們可以在表孔的表面讀出相應管腳名稱，除此之外也可以讀出三極管的極性，相反如果沒有出現這種情況，那么我們就換種插法，直到出現上述結果為止。

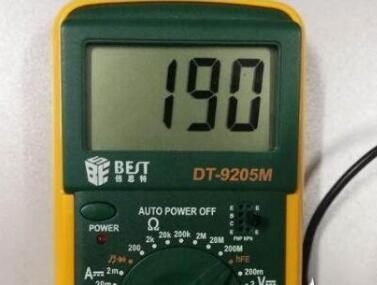

單憑說可能不好理解，例如下圖就是當三極管插到對應為止，在萬用表上所顯示的數字，其實這個數字就是三極管的放大倍數，此時我們可以在表盤上可以讀出相應的管腳，就是這么簡單。
