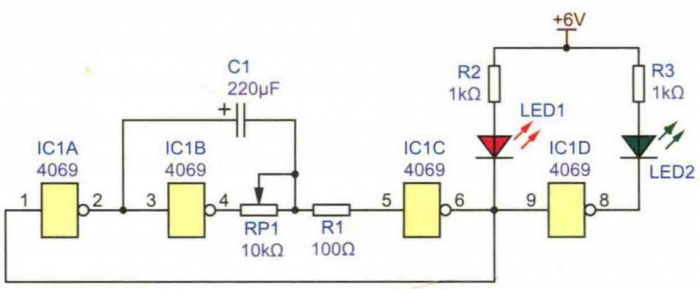

本例是一個帶有RC延遲電路的非門環形自激多諧振蕩器實驗電路，電路原理圖見圖4-105-1所示。振蕩電路由非門IC1A、IC1B、IC1C及定時電路元件RP1、C1等組成，并由ICIC輸出矩形波信號。R1為保護電阻，避免定時電容C1反向放電瞬時電流可能造成IC1C門電路的損壞。IC1A、IC1B作為振蕩器的開關環節，C1、RP1定時電路產生延時正反饋信號，去控制開關環節周期性的開通和關閉。此外，微調R1的阻值可以調節振蕩器輸出波形的占空比。ICIC的作用是整形，以便使振蕩器輸出波形較好的矩形波。發光二極管LED1和LED2分別顯示ICIC和IC1D輸出端電位的高低。
振蕩器輸出端波形每秒鐘周期性變化的次數叫做頻率，用f表示，它的單位是赫茲(Hz），振蕩器輸出波形完成一次周期性變化所需的時間叫做周期，用T表示，單位是秒。頻率和周期是互為倒數的關系：
f=1/T
實驗電路的振蕩頻率,主要取決于定時電路的元件參數,振蕩頻率估算公式是:
f=1/2.3RC
T=2.3RC
在實際電路中,我們可以把改變定時電容C1的值來作為振蕩頻率的粗調,把調整定時電阻RP1作為頻率的精調。
