直流電機H橋電路中四個二極管的作用
單項直流電橋工作時，任何時候都有兩個二極管處于導通狀態，另兩個處于截止?fàn)顟B(tài)。反電動勢只有在電機在制動狀態下或電路在返鄉供電條件下才會存在，不會在一邊進行整流工作一邊為反電動勢工作。

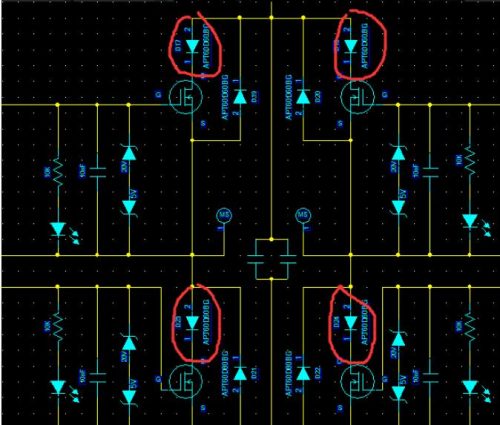

H橋電路中mos管串聯二極管的作用
因?yàn)镸OSFET的體二極管速度太慢，有反向直通，所以采用一個二極管串聯在外面，外面再整體并聯一個。
而且高壓瞬態完全不一樣的，就現在大家做的逆變器，全橋，都是沒有考慮這個直通的，因?yàn)檫@個直通的時間都是次ns級以內的。
MOS還是可以扛住的，然后遇到那種變態的高可靠性要求，全部都算FAIL，串聯二極管沒有特殊要求只需要電流夠就行。
二極管的作用
一、整流
完成整流作用的二極管被很多人稱為整流二極管，這同時也是它的分類之一，原理在于二極管具有單向?qū)щ娦?，所以可以將方向交替變換的交流電轉換為單一方向的脈沖直流電，達到這個整流的作用。

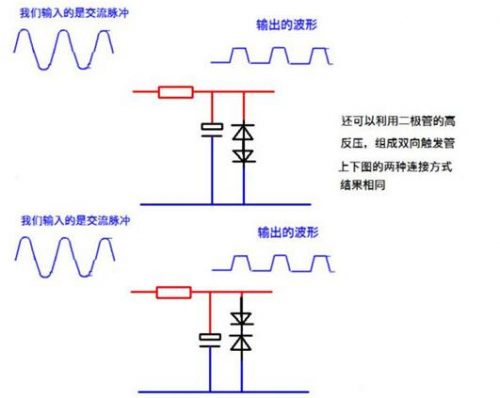

二、限幅
有限幅作用的二極管也被稱為限幅二極管，主要是二極管兩端加正向電壓使其導通后，其正向壓降基本保持不變，所以它在電路中可以作為限幅元件使用，將信號的幅度限定在一定范圍。
三、開關
這種是開關二極管，主要還是二極管的單向?qū)щ娦詠淼模谡螂妷鹤饔孟码娮韬苄?，相?dāng)于通路的開關打開;在反向電壓作用下電阻很大，相當于斷路的開關閉合，這種作用想必大部分中學生在物理實驗中都有嘗試過吧，它也是組成我們電路開關的重要作用。
四、續流
經常在開關電源的電感中或繼電器的感性負載中起到續流的作用。
五、穩壓
這中穩壓作用的二極管是一種工作于反向擊穿狀態的面結型硅二極管，在穩壓電路中串入限流電阻，限制穩壓二極管擊穿后電流值，使得其擊穿狀態可以一直保持下去。
