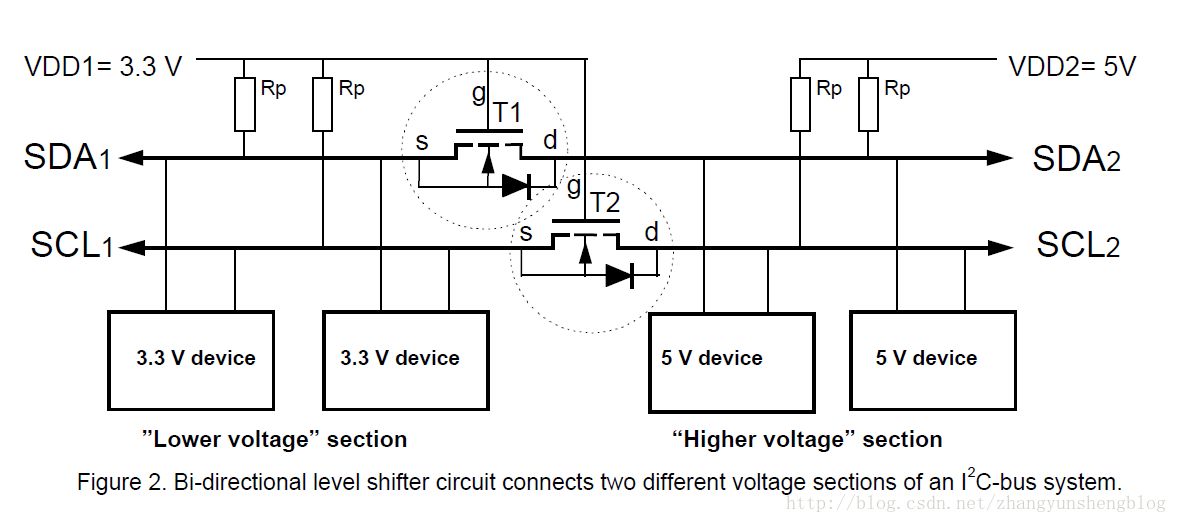

這個電路，就是完成3.3V和5V電平的雙向轉換用的，以SDA為例說明電路的原理：
1、SDA1 = 0 V 那么 SDA2 = 0V ，因?yàn)榇藭r(shí)Mos管導通，SDA1 為 0V ，將拉低 SDA2 的電平，使之為 0V ；
2、SDA1 = 3.3V 那么 SDA2 = 5V，因?yàn)榇藭r(shí)Mos管截止，SDA2 將被上拉電阻拉高到 5V ；
3、SDA2 = 0V 那么 SDA1 = 0V，因?yàn)镸os管內部的二極管，將會把 SDA1 拉低，使得 SDA1 的電壓約為 0.7V (內部二極管的壓降)，此時 Vgs 大于Mos管的闕值電壓從而使得Mos管導通，一旦導通，SDA1 將和 SDA2 處于同一個電平——低電平，所以 SDA1 為 0V 。
4、SDA2 =5V 那么 SDA1 = 3.3V，因?yàn)榇藭r(shí)Mos管截止，SDA1 將會被上拉到 3.3V 。
5、這個電路的速度不能過高，但達到 1M 還是沒問題的，再高可能就出問題了。
