MOS管的門極驅動電路
1、直接驅動
電阻R1的作用是限流和抑制寄生振蕩，一般為10ohm到100ohm，R2是為關斷時提供放電回路的；穩壓二極管D1和D2是保護MOS管的門極和源極；二極管D3是加速MOS的關斷。

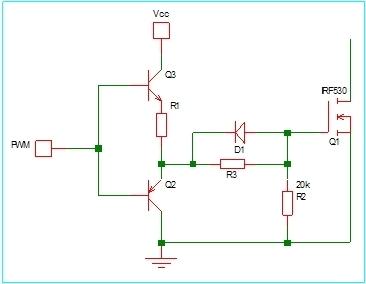

2、互補三極管驅動 當MOS管的功率很大時，而PWM芯片輸出的PWM信號不足已驅動MOS管時，加互補三極管來提供較大的驅動電流來驅動MOS管。PWM為高電平時，三極管Q3導通，驅動MOS管導通；PWM為低電平時，三極管Q2導通，加速MOS管的關斷； 電阻R1和R3的作用是限流和抑制寄生振蕩，一般為10ohm到100ohm，R2是為關斷時提供放電回路的；二極管D1是加速MOS的關斷。

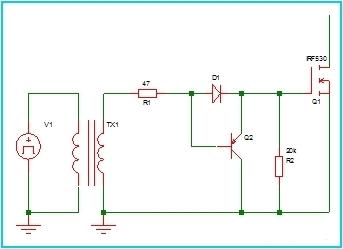

3、耦合驅動（利用驅動變壓器耦合驅動）
當驅動信號和功率MOS管不共地或者MOS管的源極浮地的時候，比如Buck變換器或者雙管正激變換器中的MOS管，利用變壓器進行耦合驅動如右圖：
驅動變壓器的作用：
1. 解決驅動MOS管浮地的問題；
2. 解決PWM信號與MOS管不共地的問題；
3. 一個驅動信號可以分成兩個驅動信號；
4. 減少干擾。
