    判斷三極管發射極和集電極的兩種方法介紹
    三極管的主要特點就是它在電子電路中能起到放大和開關的作用,因而得到廣泛的應用。

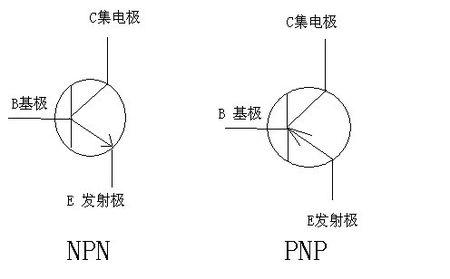

    三極管有PNP型和NPN型,它們都有三個極,分別為發射極e,基極b,集電極c。在實際維修過程中,往往需要判斷三極管的好壞,并對壞管進行更換。因此快速而準確地判斷出三極管的三個電極是非常重要的。
    三極管發射極,三極管集電極
    在《如何快速判斷三極管是NPN型還是PNP型》一文中,筆者分享了用指針式萬用表判斷三極管基極b和管型的方法。其實,判斷三極管的三個電極可使用指針型萬用表,也可用數字型萬用表來檢測?,F在就來說說判斷三極管發射極與集電極的幾種方法。
    一、用指針萬用表測穿透電流法,判斷發射極、集電極
    先用指針萬用表找到三極管的基極并判斷出它的型號。(參見筆者上一篇文章《快速判斷三極管是NPN型還是PNP型的方法》),然后就可以采用測集電極--發射極穿透電流的方法來確定發射極和集電極。
    1、 對于NPN型三極管,先用黑表筆(內接表內電池正極)、紅表筆(內接表內電池負極)測量發射極和集電極這兩個極間的正方向電阻Rce,然后顛倒表筆測量反向電阻Rec。仔細觀察萬用表指針的偏轉角度就會發現,在兩次的測量中會有一次偏轉角度較大。正常三極管極間正向電阻Rce一般在幾十千歐以上,反向電阻Rec一般在幾百千歐以上。

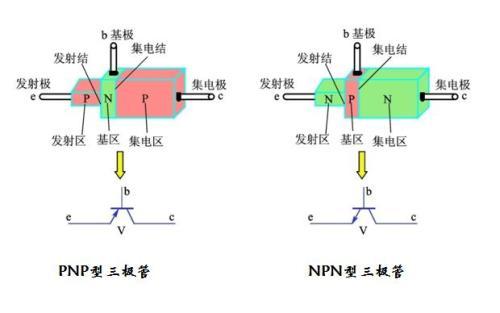

    我們就選用偏轉角度大的那次,偏轉角度大意味著電阻小,此時電流的流向是:黑表筆--c極--b極--e極--紅表筆,電流的流向與三極管符號中的箭頭方向一致。(三極管符號中的箭頭方向形象地反映了實際中電流的流向。)據此可判斷這時黑表筆接的是集電極c,紅表筆接的是發射極e。
    三極管發射極,三極管集電極
    2、 對于PNP型的三極管,判斷方法類似NPN型,選取指針偏轉角度大的那次,此時其電流流向是:黑表筆--e極--b極--c極--紅表筆,電流的流向同三極管符號中的箭頭方向一致。表明黑表筆接的是發射極e,紅表筆接的是集電極c。

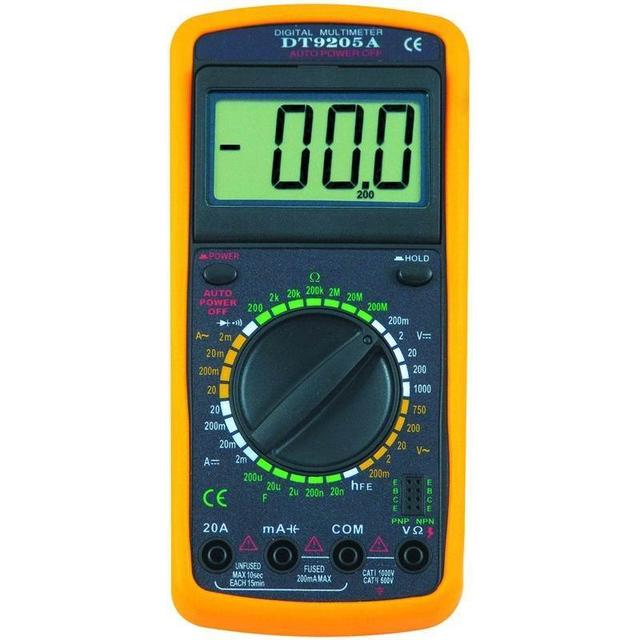

    二、 數字萬用表hFE插孔檢測,判斷三極管發射極、集電極
    三極管發射極,三極管集電極
    hFE是三極管的直流電流放大系數。在判斷出三極管基極b和管型的基礎上,把數字萬用表的轉換開關旋轉至hFE位置。
    若被測三極管是PNP型管,則將管子的各個引腳插于PNP插孔相應的插孔中,(若被測三極管是NPN型管,則將管子的各個引腳插于NPN插孔相應的插孔中。)此時顯示屏就會顯示出被測三極管的hFE值。
    將c極、e極對調后,再看hFE值。將兩次測得的hFE值進行比較,數值大的說明管腳插對了。然后根據萬用表hFE插孔上標注的三極管字母符號E、B、C,相對應地判斷三極管電極哪個是發射極e,哪個是集電極c就可以了。
