雙向觸發二極管是一種壓敏負阻器件。在一般情況下，雙向觸發二極管呈高阻截止?fàn)顟B(tài)，當外加電壓(不分正負)的幅值大于雙向觸發二極管的轉折電壓時，它便會擊穿導通。
1.雙向觸發二極管在可控硅調壓電路中的應用

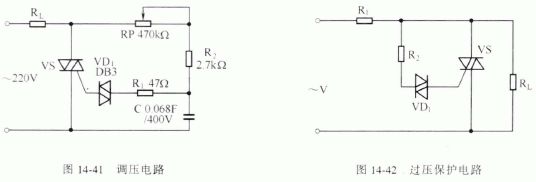

雙向觸發二極管觸發雙向可控硅的調壓電路是觸發二極管的一種典型應用電路。圖14-41所示的就是采用這種電路構成的交流調壓電路。
當電路接通交流市電后，交流市電便通過負載電阻R1、電位器RP 、電阻R2 向電容器C充電只要電容器C上的充電電壓高于雙向觸發二極管的轉折電壓.電容器C 便通過限流電阻R1以及雙向觸發二假管VD1向雙向可控硅VS的控制極放電.觸發可控硅VS 導通。改變電位器RP的阻值便可改變向C充電的速度.也就改變了 雙向可控硅的導通角。由于雙向觸發二極管在正、反電壓下均能工作，所以整個電路可以工作于交流電的正 、負兩個半周。
2，過壓保護電路
圖14 -42 所示的是由雙向觸發二極管與雙向可控硅組成的過壓保護電路。電壓正常工作時加在雙向觸發二極管兩端的電壓小于轉折電壓. VD1不導通，雙向可控硅處于截止?fàn)顟B(tài)，負載RL可得到正常的供電。當供電電壓超出限定值時，加在雙向觸發二極管兩端的電壓便會大于轉折電壓， VD1導通并觸發雙向可控硅使其也導通，使負載RL免受過壓損害。
正常值相差較大時，則說明該二極管已損壞。
