不知大家平時有沒有留意，二極管的應用范圍是非常廣的，下面我們來看看我想到幾種應用，也可以加深對電路設計的認識：
A，特性應用：
由于二極管的種類非常之多，這里這個大類簡單羅列下：
穩壓二極管（齊納二極管），發光二極管，TVS管，肖特基二極管等等。
B，穩壓電路：
采用穩壓二極管，常用在電源輸入或者輸出端，對設備進行保護，防止過壓對損壞電路。需要選擇一個合適的鉗位電壓。
齊納二極管

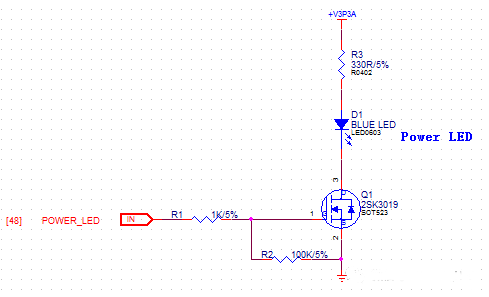

C，發光指示電路
采用發光二極管，紅，綠，藍等不同顏色，指示電路當前的工作狀態，常見電路如下：
注意事項，一般需要避免把LED的負極直接拉到GPIO口進行控制，而是經過一個三極管或者M(jìn)OS管后在通過GPIO控制，為什么呢？大家可以留言討論，或者在文末加群，群里跟大伙討論。
D，防靜電與防浪涌。
采用TVS管，可以應用于防靜電與防浪涌電路，注意這里只是簡單提一些，需要深入了解的可以查看相關的文章，后期會不斷豐富：
ESD與EOS（surge）防護器件選型
電源電壓過沖
E，防反接電路
采用肖特基二極管的開關頻率高，正向壓降低，導通電流大的特點，可以實現防反接電路。
幾種常見的電源防反接電路
F，整流電路：
由于畢業后再沒接觸過此電路，就不做分析，模電的一個經典電路。

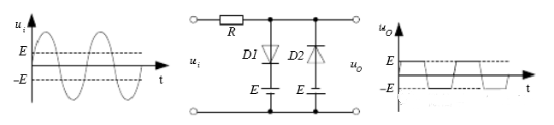

G：限幅電路：

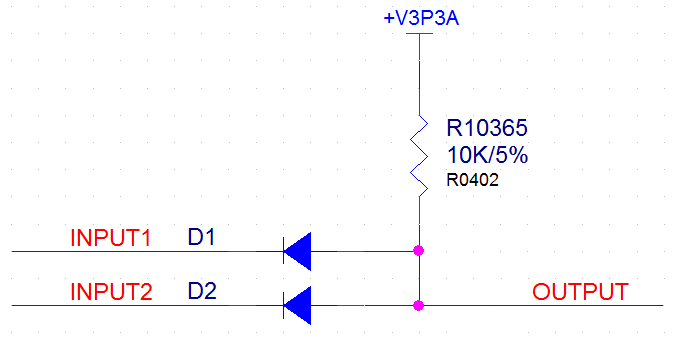

H，門邏輯電路“與門”
這個看似簡單的電路，其實使用過程中有很多注意事項，大家也可留言討論。

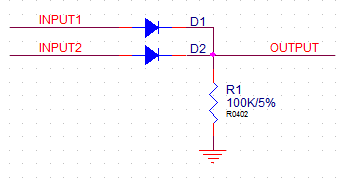

I，門邏輯電路“或門”

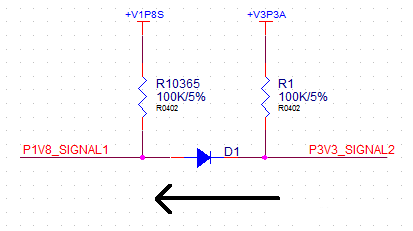

J，單向電平轉換與防漏電
如上圖，
作用一：可以實現P3V3_SIGNAL2單向輸出到P1V8_SIGNAL1的電平轉換。
作用二：可以防止+V3P3A漏電到+V1P8S。
