恒壓驅動電路

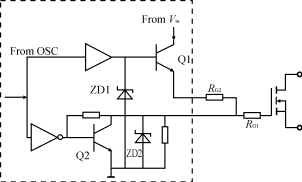

這是恒壓驅動電路，它利用穩壓二極管ZD1(8.6V)來保護恒定的驅動信號幅度。當驅動信號為正脈沖時，Q1導通，通過電阻RG1＋RG2對MOSFET激勵使之成為軟開關。當輸入信號為零電平時，Q1截止，Q2導通，MOSFET柵極電荷將經過一個較小的電阻RG1而迅速放電。穩壓二極管ZD1的作用是保護MOSFET在截止時不致于被上沖的VDS(500V～600V）通過D?G極間電容耦合到柵極而將管子損壞。
