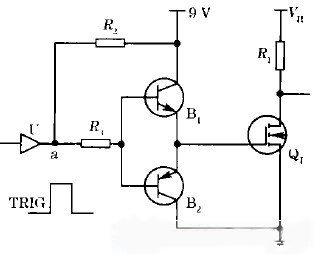

驅動電路由緩沖器U、電阻R2 、R3 及1 對小功率開關三極管對管B1 、B2 組成。當控制信號為低電平時,同向緩沖器U 輸出低電平, a 點電位為低電位,雙極型三極管B1 、B2對管的基極電位為低電位,流過NPN 型三極管B1 的基極電流近似為零,三極管B1 截止,相當于集電極與發射極間串聯大電阻,而流過PNP 型三極管B2 的電流迅速達到飽和電流,三極管B2 飽和導通,N 溝道絕緣柵場效應管Q1 的柵極近似接地,Q1 管截止;當控制信號為高電平時,同向緩沖器U 輸出高電平, a 點電位為高電位,雙極型三極管B1 、B2 對管的基極電位為高電位,流過NPN 型三極管B1 的基極電流迅速達到飽和,三極管B1 飽和導通,而流過PNP 型三極管B2 的基極電流近似為零,三極管B2 截止,絕緣柵場效應管Q1 的柵極電位幾乎等于+ 9 V ,場效應管Q1 導通。電阻R2 是集電極開路同向緩沖器U 的上拉電阻,電阻R3 的作用是與功率三極管基極相連,在基極回路中形成電流。
