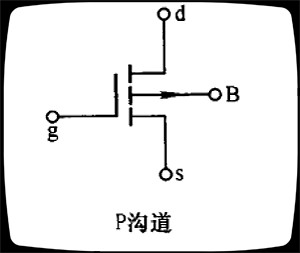

P溝道MOS管工作原理金屬氧化物半導體場效應(MOS)晶體管可分為N溝道與P溝道兩大類， P溝道硅MOS場效應晶體管在N型硅襯底上有兩個P+區，分別叫做源極和漏極，兩極之間不通導，柵極上加有足夠的正電壓(源極接地)時，柵極下的N型硅表面呈現P型反型層，成為銜接源極和漏極的溝道。

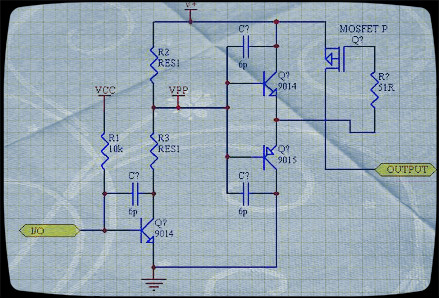

PMOS的特性，Vgs小于一定的值就會導通，適合用于源極接VCC時的情況（高端驅動）。但是，固然PMOS可以很便當?shù)赜米鞲叨蓑?qū)動，但由于導通電阻大，價錢貴，交流種類少等緣由，在高端驅動中，通常還是運用NMOS。電路分析如下：pmos的開啟條件是VGS電壓為負壓，并且電壓的絕對值大于最低開啟電壓，普通小功率的PMOS管的最小開啟電壓為0.7V左右，假定電池充溢電，電壓為4.2V,VGS=-4.2V，PMOS是導通的，電路是沒有問題的。當5V電壓時，G極的電壓為5V，S極的電壓為5VV-二極管壓降（0.5左右）=4.5V，PMOS管關段，當沒有5V電壓時，G極電壓下拉為0V，S極的電壓為電池電壓（假定電池充溢電4.2V）-MOS管未導通二極管壓降（0.5V）=3.7，這樣PMOS就導通，二極管壓降就沒有了這樣VGS=-4.2V.PMOS管導通對負載供電。在這里用一個肖特基二極管（SS12）也可以處置這個問題，不過就是有0.3V左右的電壓降。這里運用PMOS管，PMOS管完好導通，內阻比較小，優與肖特基，幾乎沒有壓降。不過下拉電阻運用的有點大，驅動PMOS不需求電流的，只需電壓抵達就可以了，可以運用大電阻，減少工作電流，推薦運用10K-100K左右的電阻。
P溝道MOS晶體管的空穴遷移率低,因而在MOS晶體管的幾何尺寸和工作電壓絕對值相等的情況下，PMOS晶體管的跨導小于N溝道MOS晶體管。此外，P溝道MOS晶體管閾值電壓的絕對值普通偏高，央求有較高的工作電壓。它的供電電源的電壓大小和極性,與雙極型晶體管——晶體管邏輯電路不兼容。PMOS因邏輯擺幅大，充電放電過程長，加之器件跨導小，所以工作速度更低，在NMOS電路(見N溝道金屬—氧化物—半導體集成電路)呈現之后，多數已為NMOS電路所取代。只是,因PMOS電路工藝簡單,價錢低價，有些中范圍和小范圍數字控制電路仍采用PMOS電路技術。
改動?xùn)艍嚎梢愿膭訙系乐械碾娮用芏龋瑥亩膭訙系赖碾娮?。這種MOS場效應晶體管稱為P溝道增強型場效應晶體管。假定N型硅襯底表面不加?xùn)艍壕鸵汛嬖赑型反型層溝道，加上恰當?shù)钠珘海墒箿系赖碾娮柙龃蠡驕p小。這樣的MOS場效應晶體管稱為P溝道耗盡型場效應晶體管。統稱為PMOS晶體管。
